Tutorial sostituzione raccordo leva frizione

1 giugno 2015

Tutorial sostituzione raccordo leva frizione

tutorial raccordo leva frizione (1)

Svitare dado inferiore con chiave da 10

tutorial raccordo leva frizione (4)

Svitare la vite-perno

tutorial raccordo leva frizione (6)

Tenendo la leva, togliere la vite

tutorial raccordo leva frizione (9)

Togliere la leva dalla sua sede

tutorial raccordo leva frizione (10)

SCELTA DEL KIT
Controllare quale leva originale è montata di serie, confrontandola con le seguenti foto di esempio:

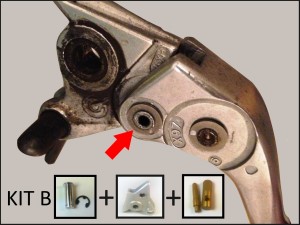

kit a completo    kit b completo
Nel caso in cui la leva originale sia come quella con kit A, proseguire con il tutorial.
Nel caso in cui, invece, sia come quella con kit B, bisogna “molare” la ribattitura del perno, il quale, dato che non potrà più essere riutilizzato, verrà fornito nel kit B. Segui tutorial per kit B.

Togliere l’anello seeger facendo leva con un cacciavite
piano, avendo cura di non farlo saltare per non perderlo

tutorial raccordo leva frizione (11)

Sfilare il pernetto, avendo cura di non perdere la
molla tra la leva e il raccordo

tutorial raccordo leva frizione (17)

tutorial raccordo leva frizione (19)

Ingrassare bene il nuovo raccordo e i perni nei
punti a SFREGAMENTO

tutorial raccordo leva frizione (22)

tutorial raccordo leva frizione (24)

tutorial raccordo leva frizione (27)

Infilare il perno fresato (barilotto) nel suo alloggiamento

tutorial raccordo leva frizione (25)

Infilare il dito attuatore, nell’alloggiamento ricavato nel
barilotto, avendo cura che vada dentro a battuta (fino in fondo)

tutorial raccordo leva frizione (26)

Infilare la molla nel suo alloggiamento

tutorial raccordo leva frizione (29)

Selezionare la posizione 4 nella leva. Per chi monta leve Bolcato Racing, portare la regolazione del volantino al minimo, cioè svitato fino a che va in battuta, senza forzarlo. Come per regolare la distanza minima dal manubrio.

tutorial raccordo leva frizione (35)

Posizionare il raccordo all’interno della leva e infilare
il pernetto

tutorial raccordo leva frizione (34)

tutorial raccordo leva frizione (36)

Rimettere il seeger nel suo alloggiamento, controllando
che sia bene dentro la gola del perno

tutorial raccordo leva frizione (37)

tutorial raccordo leva frizione (38)

Infilare il dito attuatore nel foro sul gommino della pompa
frizione

tutorial raccordo leva frizione (39) freccia

Riposizionare la leva nella sua sede all’interno della
pompa, e infilare la vite perno

tutorial raccordo leva frizione (40)

Avvitare la vite/perno

tutorial raccordo leva frizione (42)

Rimettere il dado da 10

tutorial raccordo leva frizione (43)

Buona strada…
