TUTORIAL SOSTITUZIONE BIELLETTA
MOTO GUZZI GRISO 850/1100/1200

 Utensili necessari per la sostituzione:
– Chiave dinamometrica fino a 50 Nm
– Chiave da 13
– Chiave da 14 (2 pz.)
– Chiave da 15
– Martello in plastica/gomma
– Palo in legno (va bene anche un manico di scopa)

 20161222_120415

Sollevare la ruota da terra (50 mm circa) ed innestare la prima marcia

imag0316

Posizionare uno spessore (20 mm circa) per evitare che il monobraccio, una volta tolta la bielletta, possa arrivare a fondo corsa

imag0318

Togliere il dado da 14 lato ruota

imag0320

Togliere il dado da 14 lato motore

imag0323

Con l’ausilio del palo far leva per agevolare la rimozione del perno/bullone lato ruota

imag0326

Eventualmente usare con cautela il martello

imag0327

imag0328

Adagiare dolcemente la ruota sullo spessore

imag0330

Sfilare il perno/bullone lato motore e rimuovere la bielletta

imag0331

imag0333

Rimuovere tappi in plastica di protezione facendo attenzione a non far fuoriuscire i rullini dai cuscinetti. Si consiglia effettuare questa operazione sopra un piano pulito. In caso di fuoriuscita, i rullini possono essere facilmente riposizionati.

imag0334

Sfilare il perno dall’occhio della bielletta originale

imag0335

Infilare il perno nell’occhio della bielletta Bolcato racing

imag0336

imag0337

Per il montaggio, ripetere a ritroso le fasi di smontaggio

imag0338

Scegliere il settaggio desiderato (SI RACCOMANDA DI POSIZIONARE GLI ECCENTRICI IN MODO SIMMETRICO RISPETTANDO LE TACCHE STAMPIGLIATE SULLA BIELLETTA BOLCATO RACING):

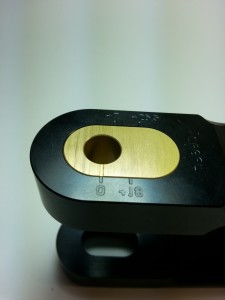

Esempio eccentrico giallo rialzo 0
20161222_162353

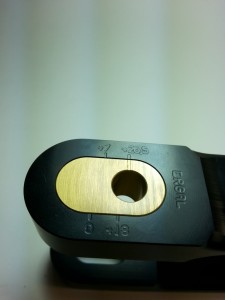

Esempio eccentrico giallo rialzo 26,5
20161222_162251

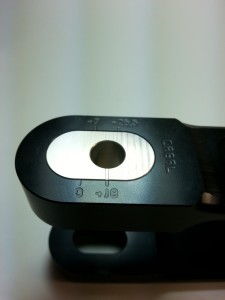

Esempio eccentrico grigio rialzo 18
20161222_162048

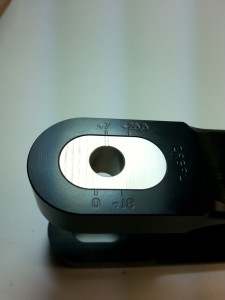

Esempio eccentrico grigio rialzo 7
20161222_162203

Proseguire con l’installazione

imag0341

imag0342

imag0345

imag0346

imag0347

imag0348

imag0349

imag0350

Regolare la chiave dinamometrica a 50 Nm e fissare i dadi

imag0351

imag0352

imag0353

  imag0355

Buona strada.


Posizione “consigliata” steli forcella anteriore
